    JLT4005B_MCU可以驱动的大屏

    分享到:

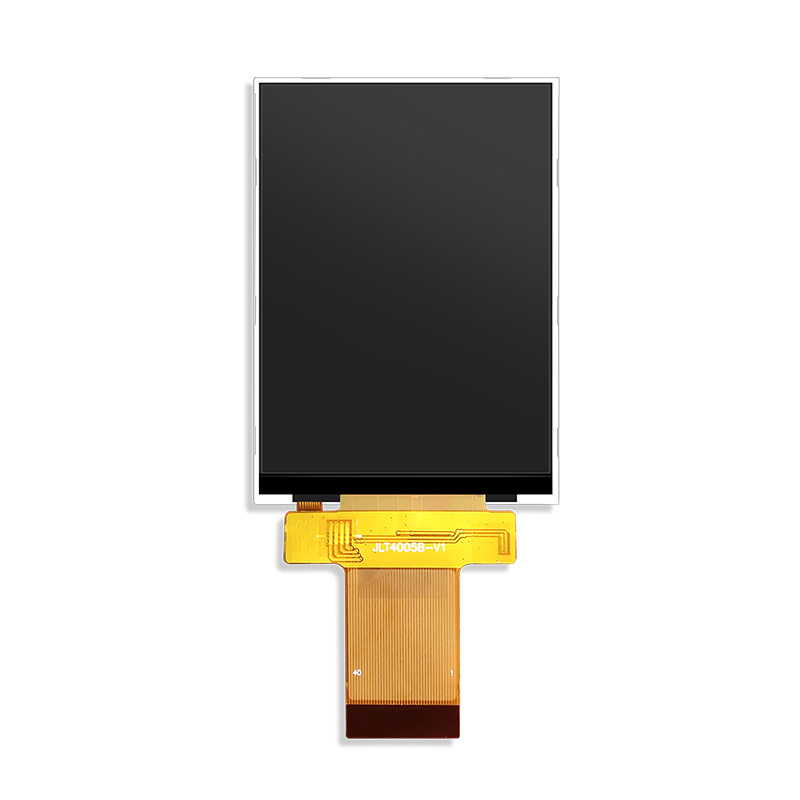

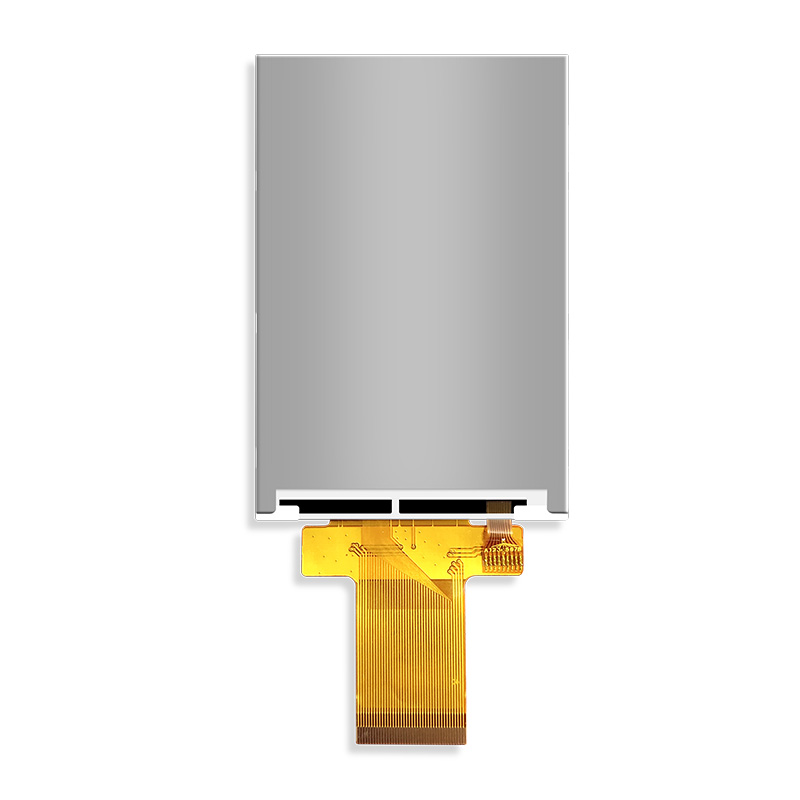

    JLT4005B是4.0英寸的面板,分辨率320*480,支持i8080接口,SPI接口,RGB等多种接口,可以用在诸多工业控制应用领域。

    1.产品特征Product Features

    项目(Item 描述(Description)
    (1)产品型号(Model) JLT4005B
    (2) 显示类型(Display Type) 4.0 inch TFT Normally White
    (3) 分辨率(Resolution) 320*RGB*480
    (4) 显示色彩(color) 65K/262K
    (5) 视角(View Angle) 12  O’CLOCK
    (6) 驱动IC(Driver IC) ST7796
    (7) 接口类型(Interface Types) MCU 8Bit/16Bit/SPI/RGB
    (8) 连接方式(Connection mode) 0.5mm插接40Pin
    (9) 背光模式(Backlight) 并联 8 颗灯
    (10) 产品功耗(power consumption) 170mA@3.3V
    (11)产品亮度(Brightness) 300cd/㎡
    (12) 触摸屏(Touch Panel) 无/RTP/CTP

    2.物理规格Physical Specifications

    项目(Item) 规格(Specification) 单位(Units)
    (1) 外形尺寸(Outline Dimension) 60.08*94.57*2.3 mm
    (2) 显示区尺寸(Active Area Dimension) 55.68*83.52 mm
    (3) 解析度(Resolution Dimension) 320*3RGB*480 /
    (4) 像素点尺寸(Pixel Pitch Dimension) 0.174×0.174 mm
    (5) 结构类型(Structure Type) COG+FPC+BL (note) /
